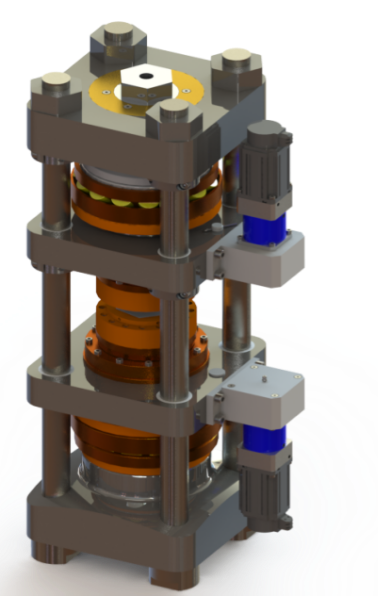

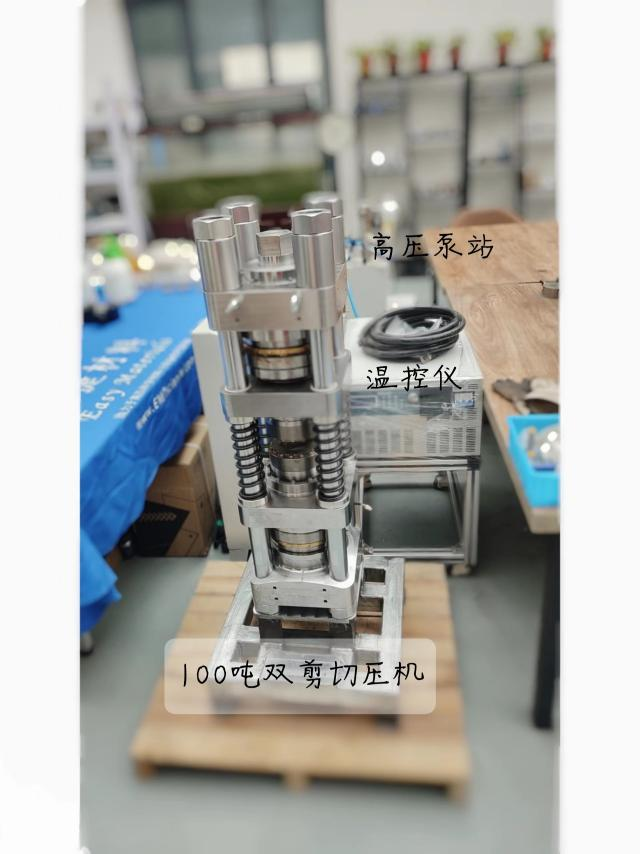

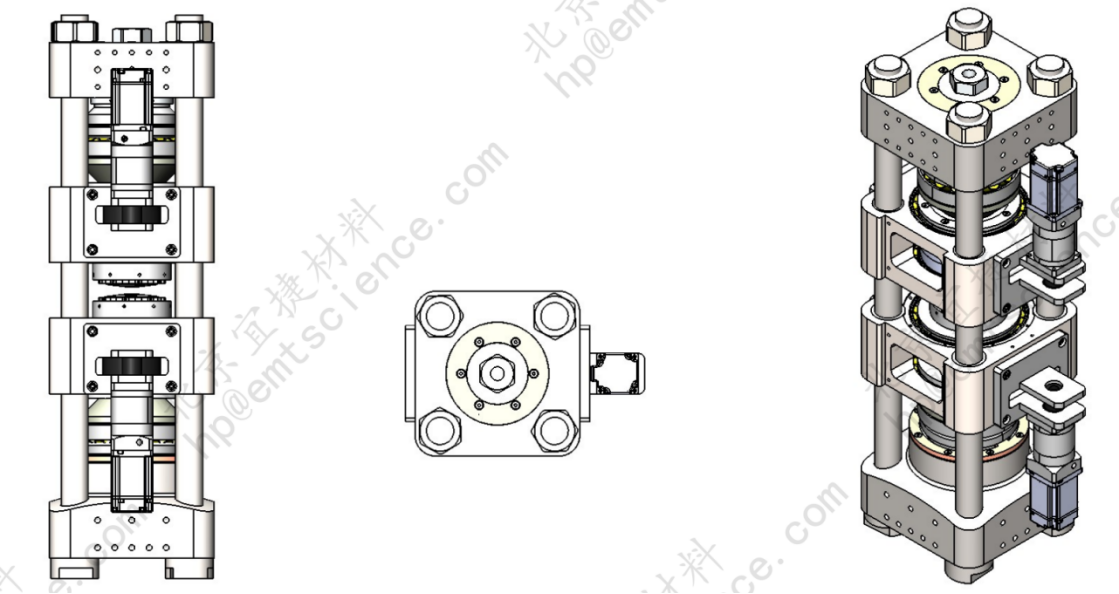

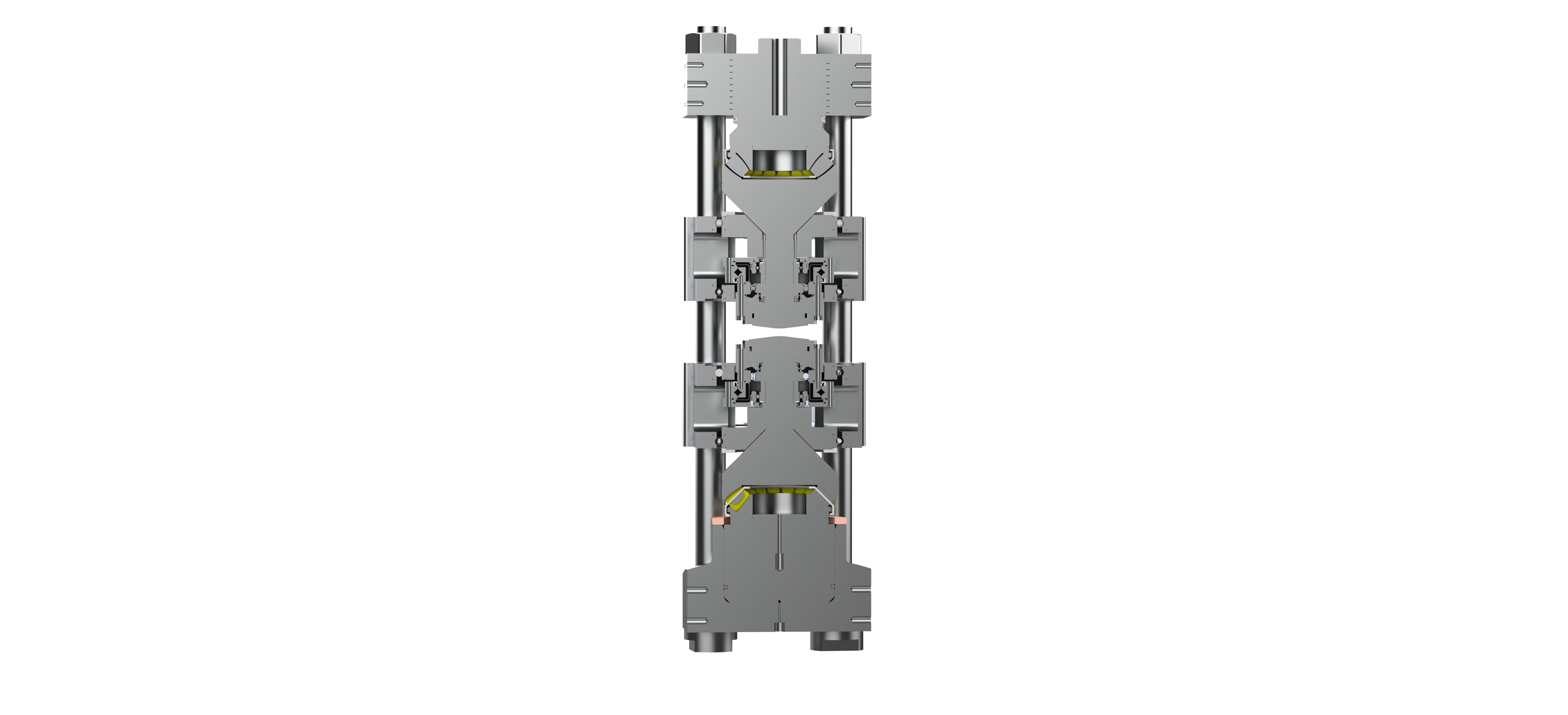

双旋转100吨高压装置
该装置为一套单侧旋转(可另议定制双侧旋转)巴黎爱丁堡结构高压装置,在70MPa超高压泵站辅助轴向增压工况下,可以通过电机对高压压腔进行定速(每小时50~720°可设定)实施剪切力实验,结构简单,使用方便。匹配压砧为聚晶金刚石或者碳化钨。还可以在此基础上对标注PE压机进行改进,进而可增加高温与低温环境进行温度场试验(建议在定稿前沟通确认以预留适当空间)。或者制作成穿心形式以实现轴向进光要求。型号:DR-HP100T。

技术说明:

① 压机最大压力输出:100T;

② 旋转剪切状态下的最大压力输出建议:90T;

③ 活塞直径:φ160mm;

④ 有效尺寸规格:φ480mm*1100mm;

⑤ 工作介质:液压油;

⑥ 液压油缸底置,9/16”输入端;

⑦ 材质:马氏体高强钢;

⑧ 液压泵:200MPa注射泵;

⑨ 管线:250MPa高压快接软管;

⑩ 整机重量:~162KG;

⑪ 标准出库含含主体一套、垫块一套、旋转轴一套、70Mpa泵站一台、标准3mm仿DAC旋转压砧(碳化钨内芯材质)一对和20套密封垫片。

下面是关于大吨位旋转压机的其他介绍。

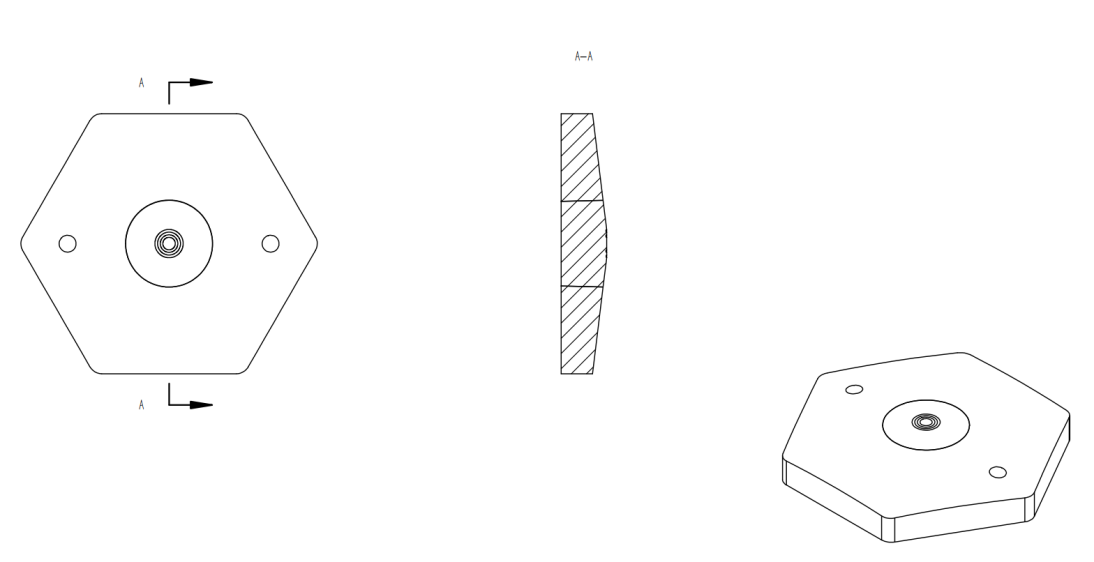

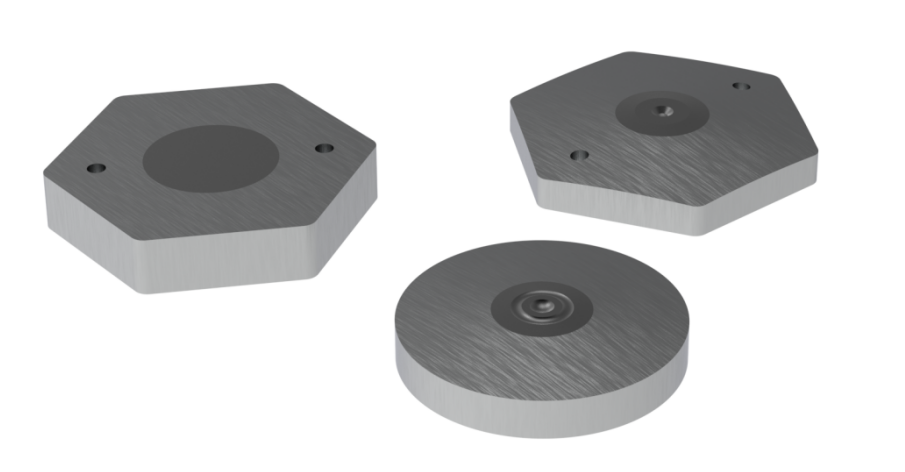

常用的压砧、垫块设计:

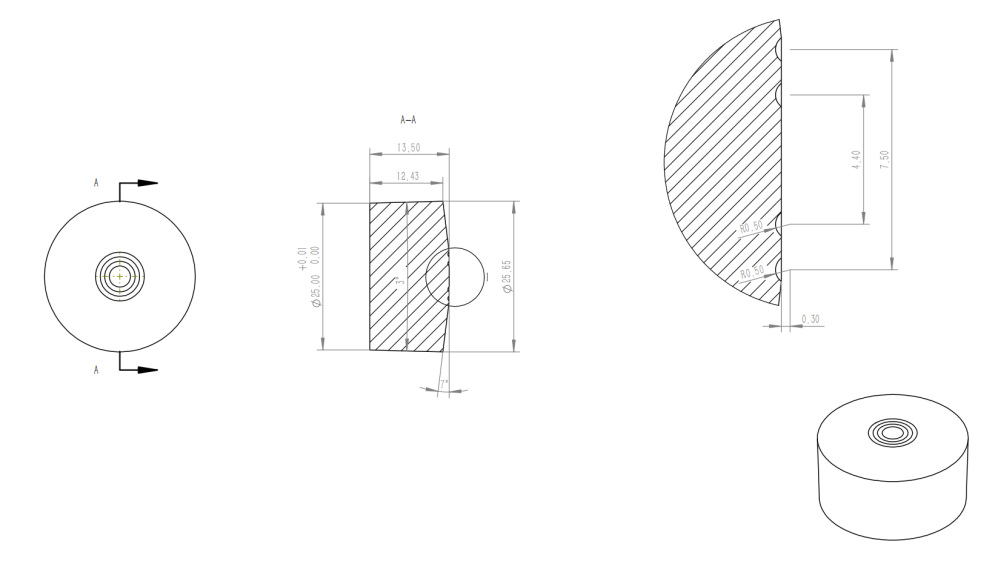

压砧的内芯层为细晶碳化钨,外层为模具钢。下图为内芯碳化钨设计,这是一种仿DAC垫片设计。此类产品接受定制。

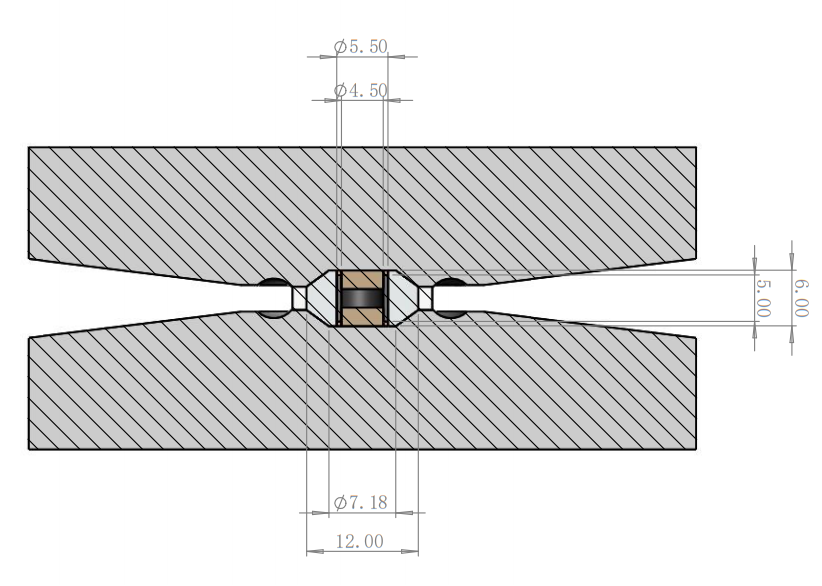

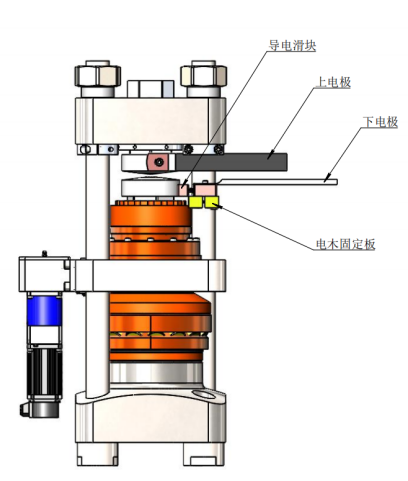

大吨位旋转压机的高温(~1100K)应用和匹配的高温组合封装垫片设计:
