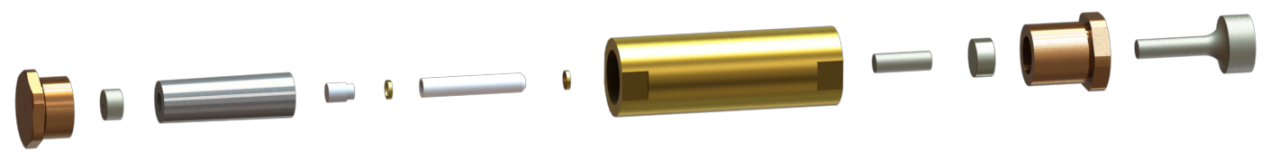

HPC系列压机爆炸视图
技术说明：

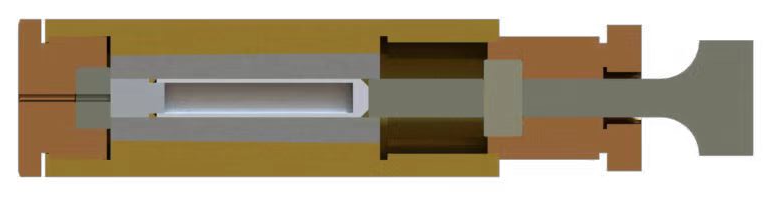

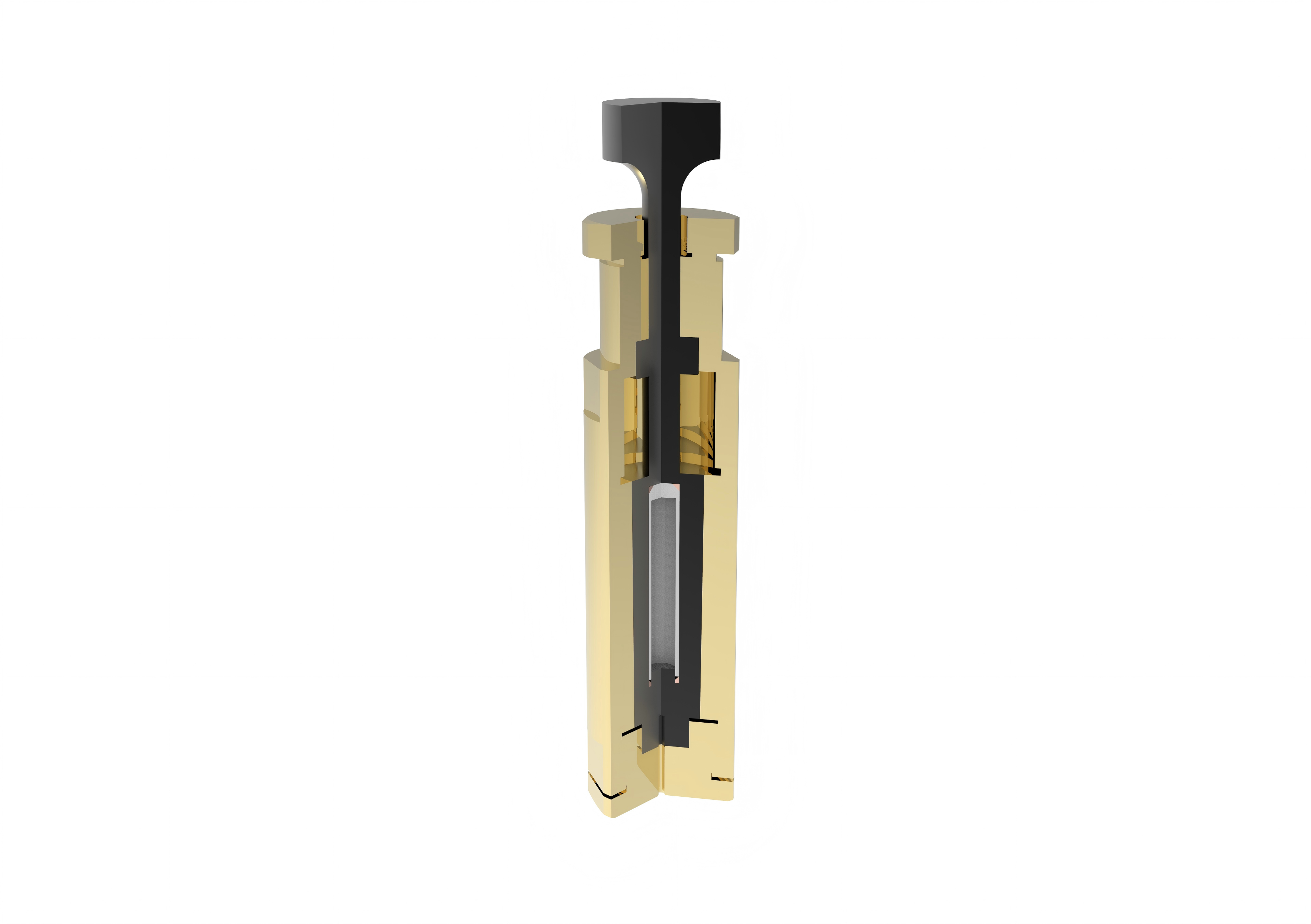

l 外套材质为高强铍铜，内腔为NiCrAl无磁合金；
l 内腔材料处理后硬度HRC56±1；

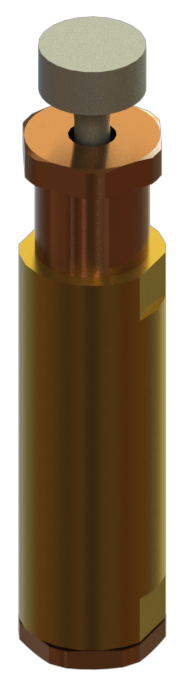

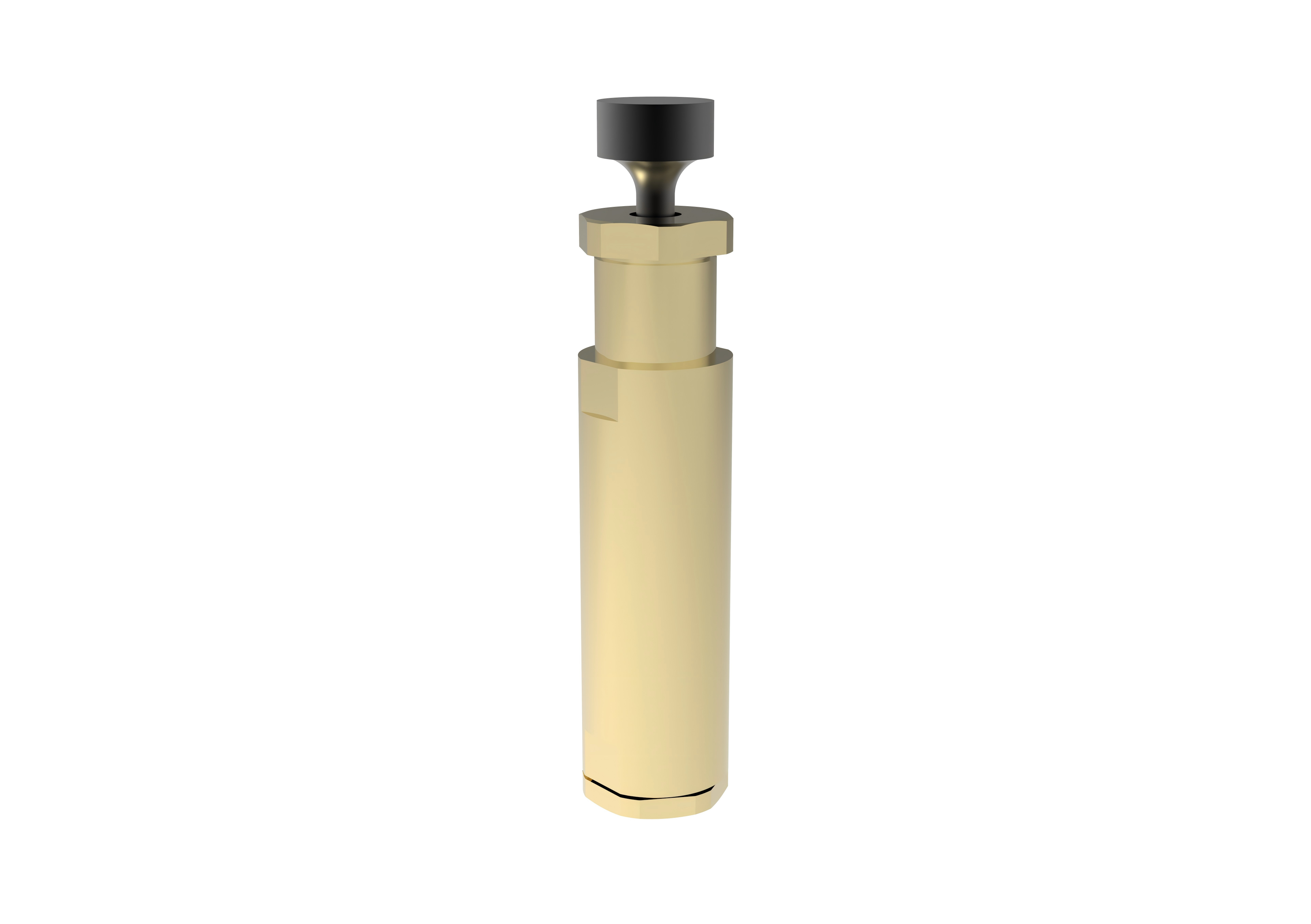

l 标准产品的主体高度62mm，外径25mm（中子实验外径选取20.5mm或定制更小、材质也可根据工况定制：无磁碳化钨、钛锆、铝合金等）；

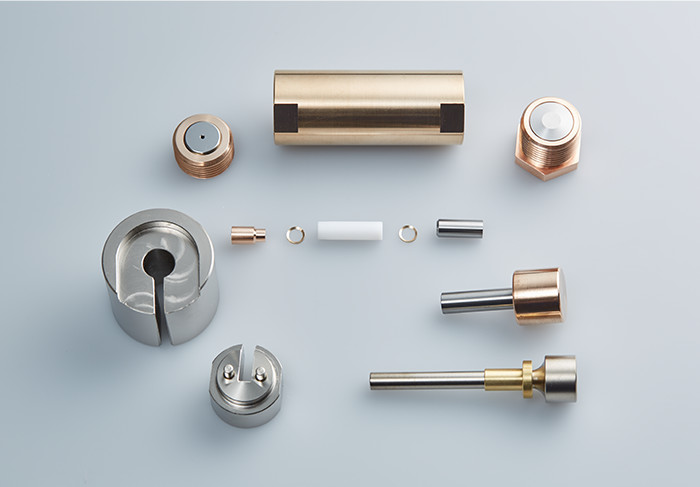

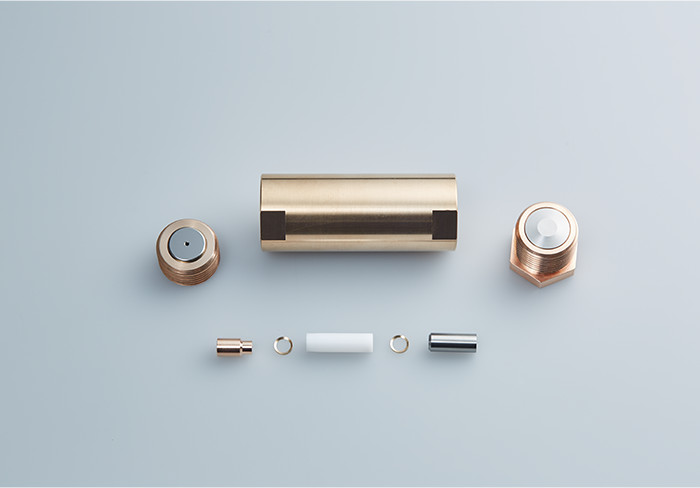

l 每套压机配件：CF4样品盒20个，密封垫圈40个，密封插头20个，WC垫块2个（带孔或无孔各一个），WC加压杆1个，不锈钢退样杆1个，不锈钢保护套1套。
型号 | EM-HPC40 | EM-HPC50 | EM-HPC60 | EM-HPC-SDS | EM-HPC50 |
加压腔的内径 | 4.0mm | 5.0mm | 6.0mm | 接受定制 | 1.8mm |
压机的有效尺寸 | OD25mm x L62mm（L是指装配后的底面到套筒上台面的距离，可根据实际样品量需要可定制） | OD25mm x L62mm（根据实际样品量需要可定制） | OD25mm x L62mm（根据实际样品量需要可定制） | OD25mm x L62mm（根据实际样品量需要可定制） | OD8.5mm x L75mm（根据实际样品量需要可定制） |
套筒的材质 | 外套CuBe & 内芯NiCrAl | 外套CuBe & 内芯NiCrAl | 外套CuBe & 内芯NiCrAl | 外套特种钢/NiCrAl& 内芯特种钢/NiCrAl | 外套CuBe & 内芯WC |
样品管材质 | Teflon | Teflon | Teflon | Teflon | Teflon |
高压包的组件说明 | 套筒 x 1 | 套筒 x 1 | 套筒 x 1 | 套筒 x 1 | 套筒 x 1 |
上螺母x 1 | 上螺母x 1 | 上螺母x 1 | 上螺母x 1 | 上螺母x 1 | |
下螺母 x 1 | 下螺母 x 1 | 下螺母 x 1 | 下螺母 x 1 | 下螺母 x 1 | |
备用插杆 x 1 | 备用插杆 x 1 | 备用插杆 x 1 | 备用插杆 x 1 | 备用插杆 x 1 | |
备用活塞x 1 | 备用活塞x 1 | 备用活塞x 1 | 备用活塞x 1 | 备用活塞x 1 | |
加压活塞 x 1 | 加压活塞 x 1 | 加压活塞 x 1 | 加压活塞 x 1 | 加压活塞 x 1 | |
密封插头x 10 | 密封插头x 10 | 密封插头x 10 | 密封插头x 10 | 密封插头x 10 | |
密封环 x 20 | 密封环 x 20 | 密封环 x 20 | 密封环 x 20 | 密封环 x 20 | |
样品杆x 10 | 样品杆x 10 | 样品杆x 10 | 样品杆x 10 | 样品杆x 10 | |
推杆 x 1 | 推杆 x 1 | 推杆 x 1 | 推杆 x 1 | 推杆 x 1 | |
拉杆x 1 | 拉杆x 1 | 拉杆x 1 | 拉杆x 1 | 拉杆x 1 | |
基座 x 1 | 基座 x 1 | 基座 x 1 | 基座 x 1 | 基座 x 1 | |
拧紧夹具 x 1 | 拧紧夹具 x 1 | 拧紧夹具 x 1 | 拧紧夹具 x 1 | 拧紧夹具 x 1 |
