电动机械打孔装置

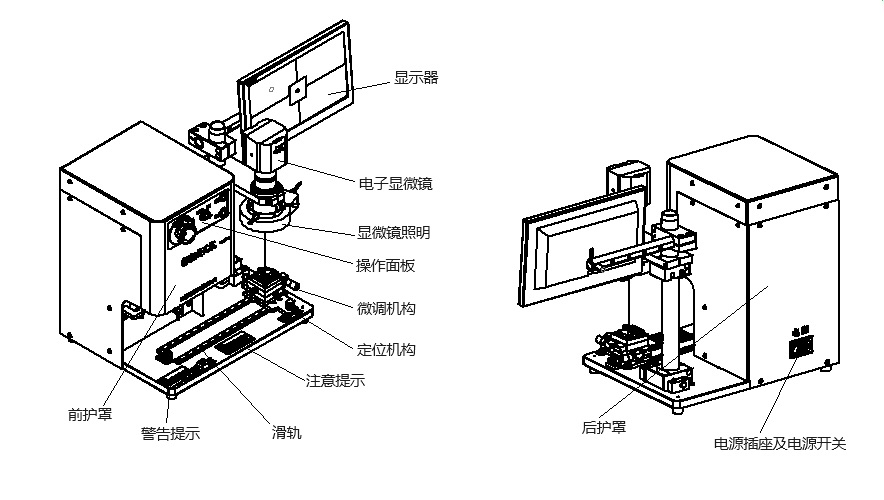

EMT-DS01型精密成孔机是一款全自动机械式打微小孔的机器，能在厚度δ≤0.3mm的不锈钢、铼片等金属板上打0.1～1mm的微型小孔。它采用微电脑控制、并使用了先进的电子显微镜准确定位打孔位置，同时可以观察孔的质量并对孔直径进行测量，操作面板上有可以选择不锈钢（易加工材料）和铼片（难加工材料）的转换档位，以及启动、复位、急停按钮，操作方便简洁，整机体积小巧重量轻，是一款理想的高压试验中垫片微型孔加工的自动化设备。

Ø技术参数：

打孔方式：钻头机械式打孔

打孔位置：显微镜下，微调平台调到与显示器上十字交叉点重合

打孔直径：0.1～1mm

打孔材料厚度：≤0.3mm

打孔时间：＜5min/个

钻头寿命（不锈钢）：≤20个孔

钻头寿命（铼片等难加工材料）：≤2个孔（需要加注切削液，难加工材料，钻孔时受钻头本身质量状况影响较大）

孔位精度：＜φ0.08mm（该精度受上道预压工序中垫片整体变形程度影响较大，有必要可用专用工装躲开预压隆起部分，对垫片周边无效部分整形矫正提高打孔质量）

功率：≤400W

电源：AC220V±10%，50Hz

外形尺寸：390×300×400mm（L×D×H）
