Ø特点：

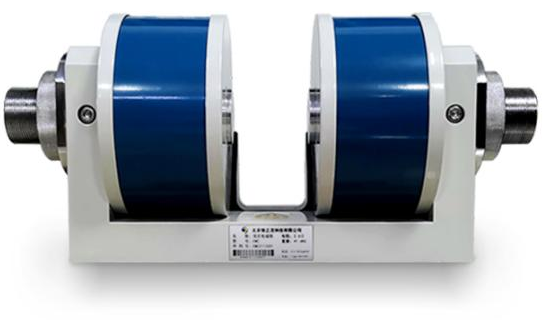

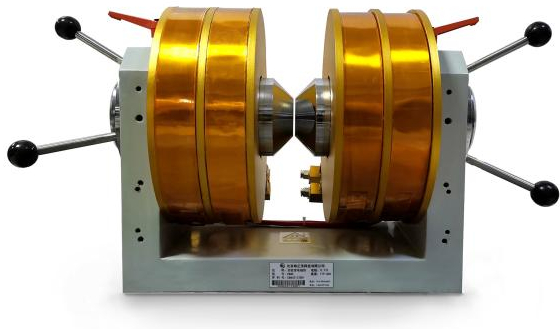

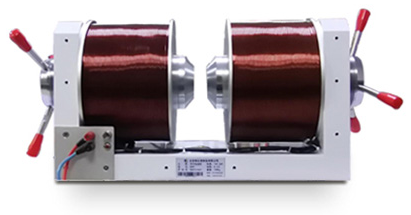

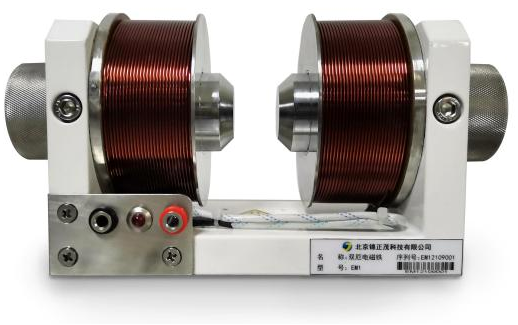

※ 单轭水冷式U形结构、具有视野开阔、磁场强度高、磁场强度大小调节方便的特点；
※ 体积小、重量轻、占空比小、结构紧凑、磁场性能更佳；
※ 电磁铁的工作气隙调节轻便灵活，极头处设有螺纹更换极头装卸方便；
※ 可选配工作间隙刻度指示；
※ 在小气隙时用于铁氧体产品的充磁，与磁性样品产品的磁化处理。
同时若与我司自主研发的高精度双极性恒流电源相匹配，可以组成一套多功能实验室磁场发生系统。这个系统中，通过真正的双极性恒流电源输出，可以实现快速均匀的磁场扫描以及磁场换向，从而避免在使用非连续性电源时出现过零反转的间断问题，实现真正的零磁场。
Ø技术参数：
型号 | EM-1 | EM-3 | EM-4 | EM-4s | EM-5 | EM-7 |
磁场强度Gs(@20mm) | 2200 | 6600 | 8400 | 15500 | 18500 | 22100 |
均匀区（@20mm 1%） | Φ5*6 | Φ20*20 | Φ30*18 | Φ30*20 | Φ40*20 | |
极面尺寸（mm） | 25 | 45 | 50 | 60 | 80 | |
极柱尺寸（mm） | 36 | 73 | 99 | 124 | 175 | |
线包外尺寸（mm） | 40 | 148 | 266 | 315 | 398 | |
间隙调节量（mm） | 0-48 | 0-79 | 0-100 | 0-88 | 0-130 | 0-170 |
线包数量 | 2个 | |||||
室温串联电阻（Ω） | 3.5 | 4.5 | 0.80 | 0.68 | 0.66 | |
工作电流高达（A） | ±4 | ±7 | ±20 | ±60 | ±70 | ±90 |
冷却方式 | 风冷 | 水冷 | ||||
冷却流量（L/min） | / | / | / | 10 | ||
冷却压力（bar） | / | / | / | 3-6 | ||
冷却水温度 | / | / | / | 20±5 | ||
水冷制冷功率（W） | / | / | / | 3500 | 4500 | 6500 |
安装形式 | U口可朝上安装，亦可朝侧面安装 | |||||
配套电源 | JCP-05/40 | JCP-10/40 | JCP-20/40 | JCP-50/60 | JCP-70/60 | JCP-90/70 |
电源冷却形式 | 风冷 | 水冷 | ||||
电源稳定性 | 50ppm（10ppm可选） | |||||
磁铁外形尺寸（mm） | 350*162*206 | 403*148*188 | 510*268*329 | 522*283*329 | 715*320*410 | 890*420*525 |
磁铁重量（kg） | 6 | 44 | 126 | 132 | 260 | 540 |

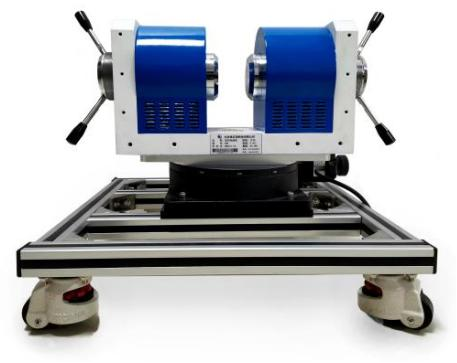

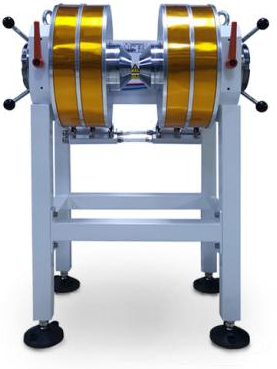

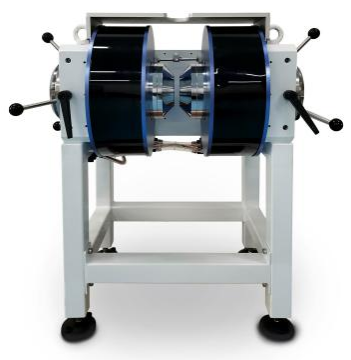

可选配件 | 旋转平台（手动、电动），磁铁支架 | |||||
备注说明 | 极头支架均可根据用户需求定制 | |||||
