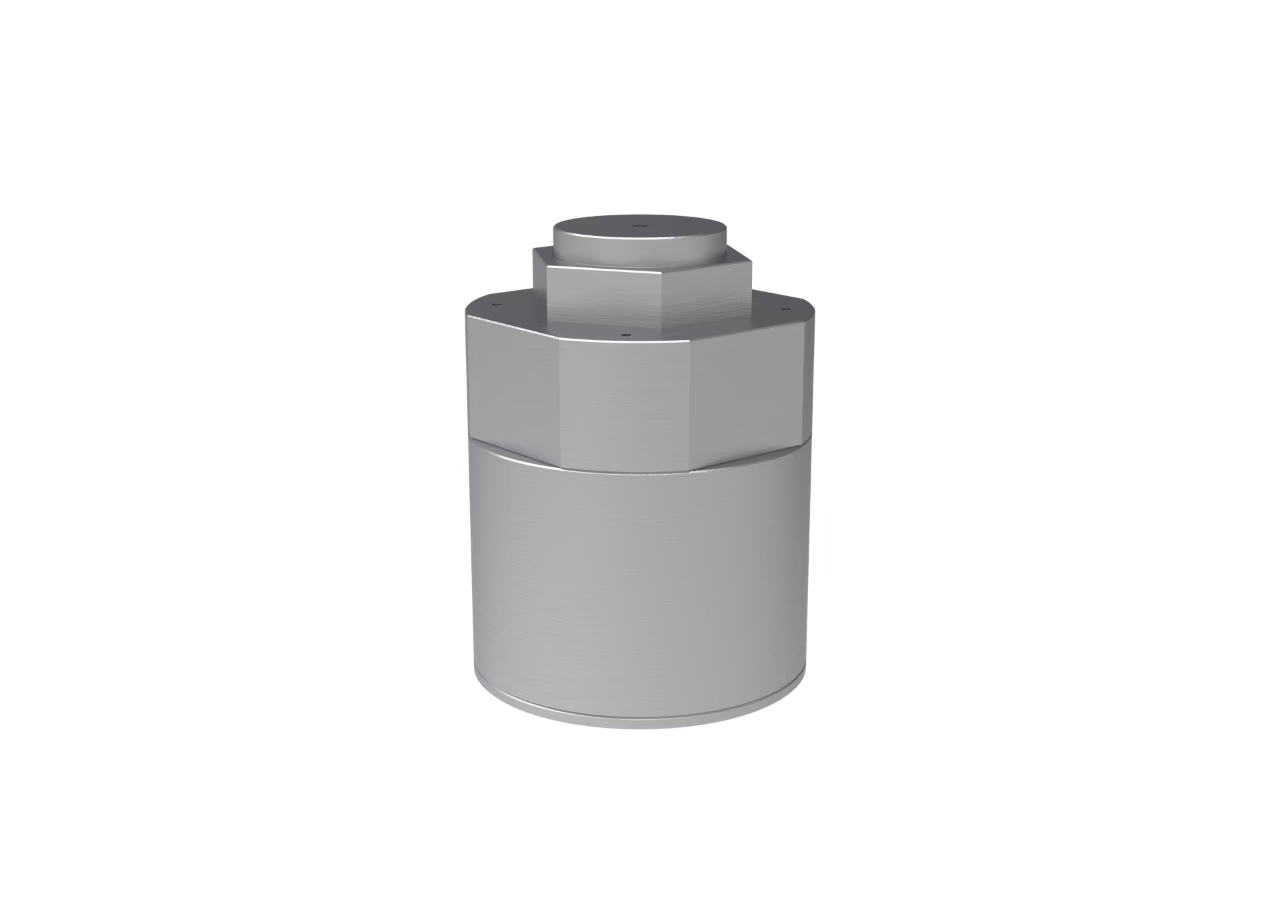

该装置为一套大腔体压机的特殊无磁加压模块装置。结构简单,使用方便,通过改进的压砧支撑部件,可实现mm级以上样品的高压加载无磁环境试验。不含样品耗材和热电偶。
技术说明:
1.材质:高强铍铜+NiCrAl无磁钢材质;其他高强度钢材料可定制。
2.无磁定制特型产品的外形尺寸:φ120mm*280mm,耐压70吨;其他耐压可根据压机定制;
3.加工规范依据公制规格加工;
4.加工精度要求:平行度优于±0.005,未标注公差±0.02,同轴度0.003,垂直度0.002,光洁度---底座面0.4,端面0.8;
5. 外观亚光防锈处理,独立真空包装。
