型号：R405。
Ø系统基本介绍：

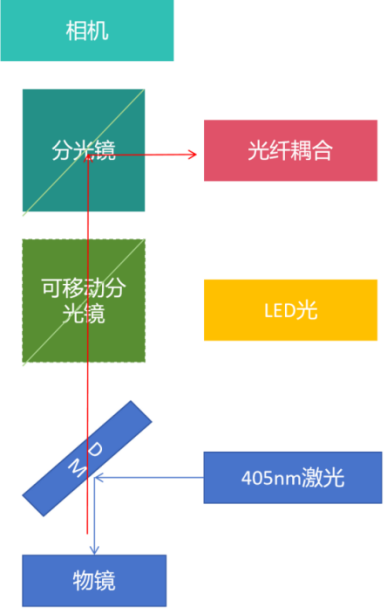

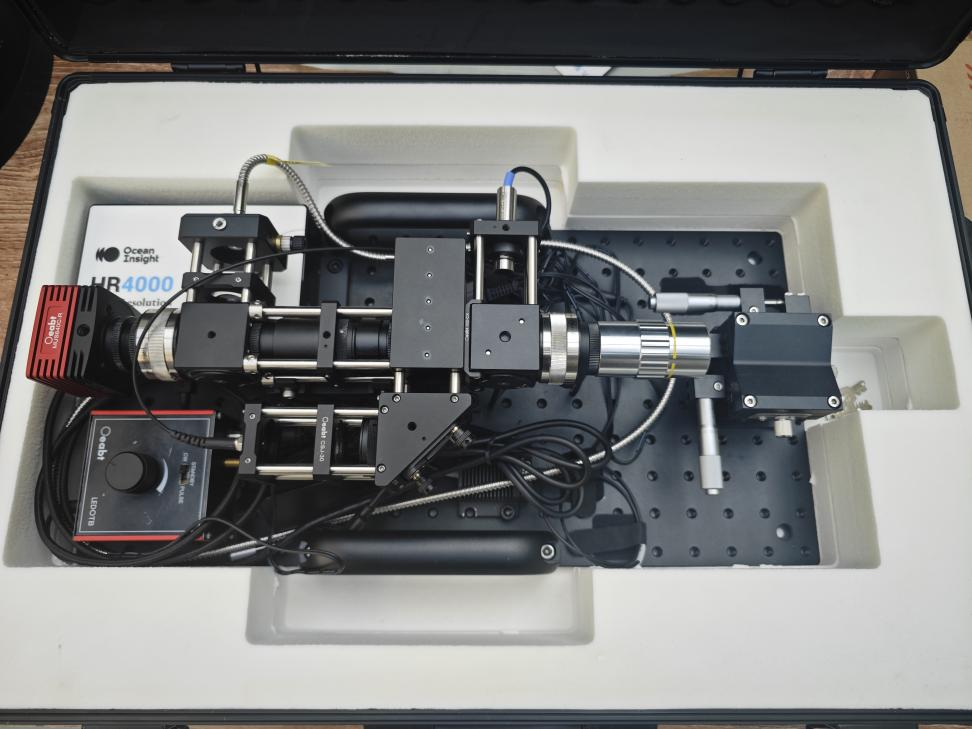

右图介绍了本系统的基本工作原理。本系统以405nm的激光激发红宝石，并收集其波长位于694nm（或更高）的荧光信号。装置可根据用户实际需要定制加工，常规产品为上图左边的便携版本。红宝石荧光标压系的原理是红宝石的 R1 荧光线在不同压力下，其波长位置会做相应的改变（常温常压下是 694.3nm），根据所处的波长位置，可以计算出压力值。该方法的优点是测量速度快，耗材少，测量压力可达 70GPa 。
Ø参数指标：
激光器：405nm半导体激光器，输出功率可调~50mW；
照明光源：光纤式LED白光（亮度可调）；
物镜：10X物镜，工作距离30.5mm，可定制；
光谱仪：波长范围：672-731nm；
分辨率：<=0.1nm；
曝光时间： 可调，1us-10s；
标准设计的装置整体尺寸：360mm*200mm*320mm；
整体重量：~5KG。

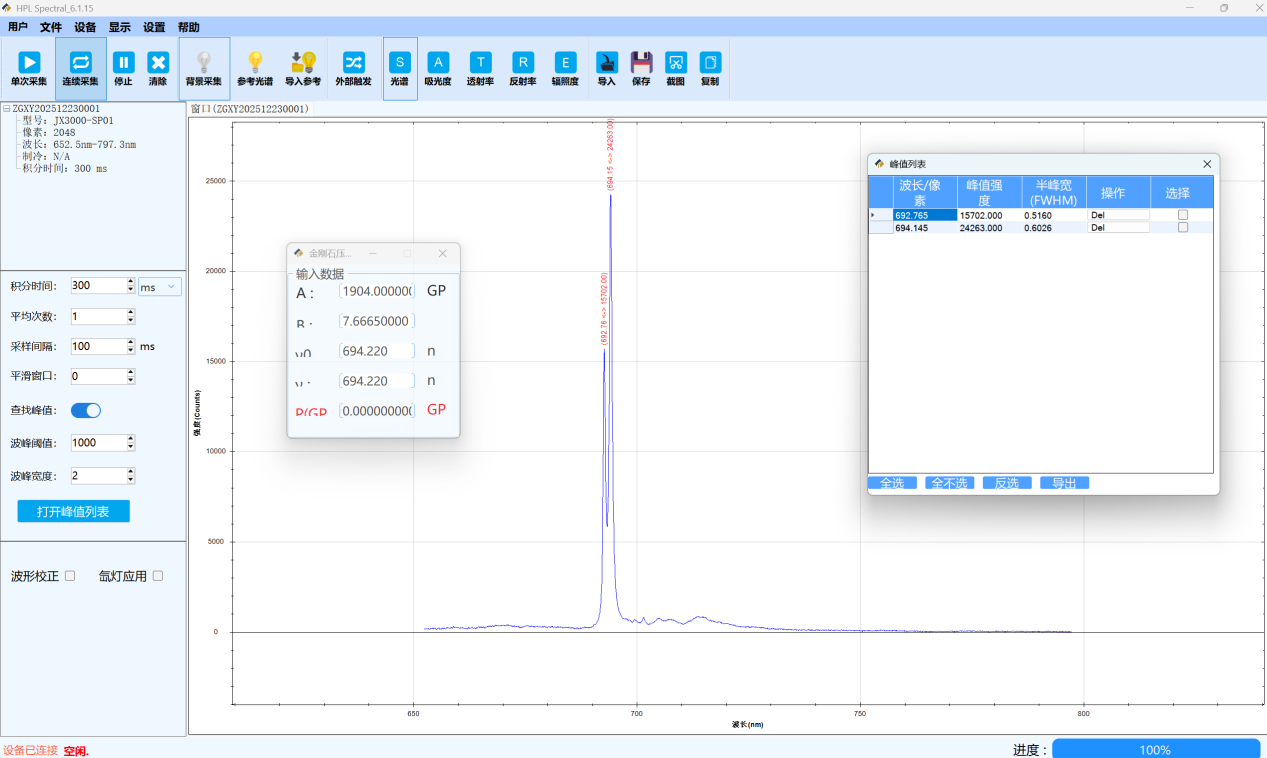

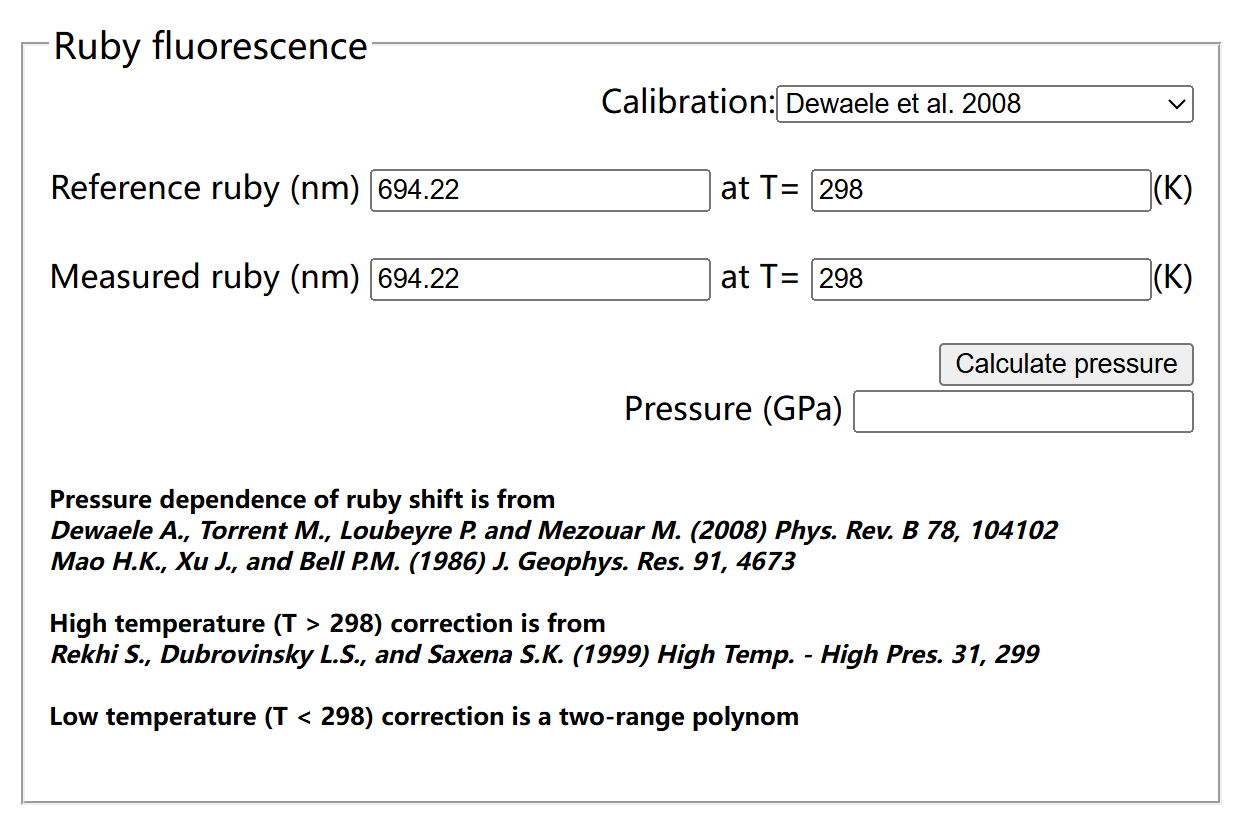

光谱仪软件内置压力的计算，或参考网址：https://millenia.cars.aps.anl.gov/gsecars/ruby/ruby.htm

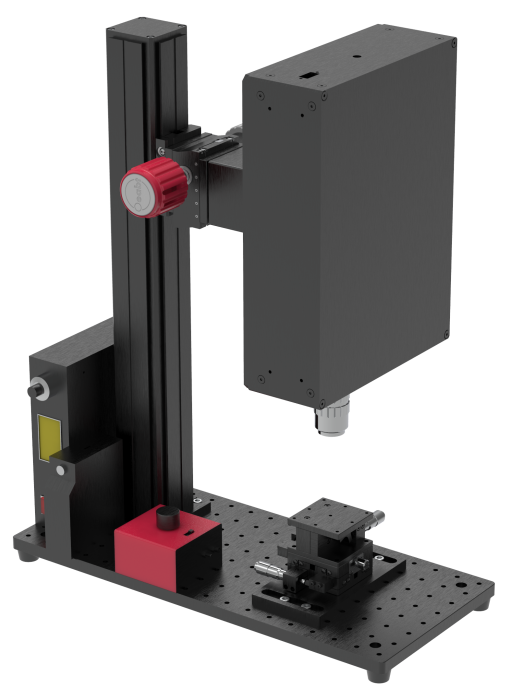

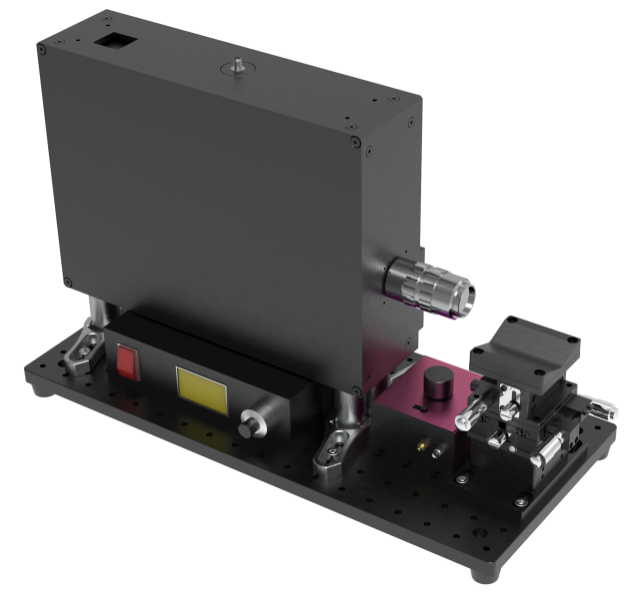

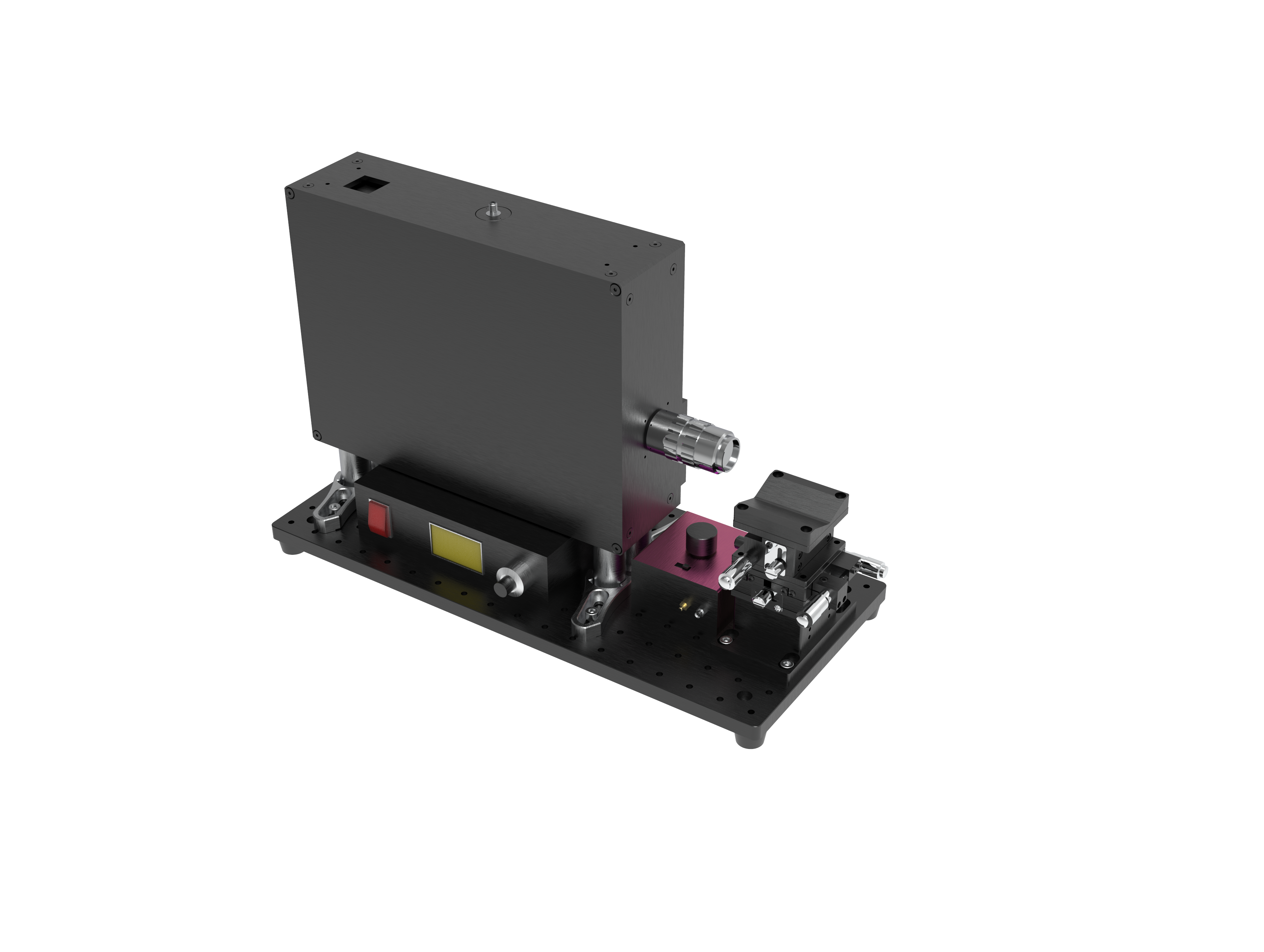

Ø有便携卧式版本及特定显微镜版本：
