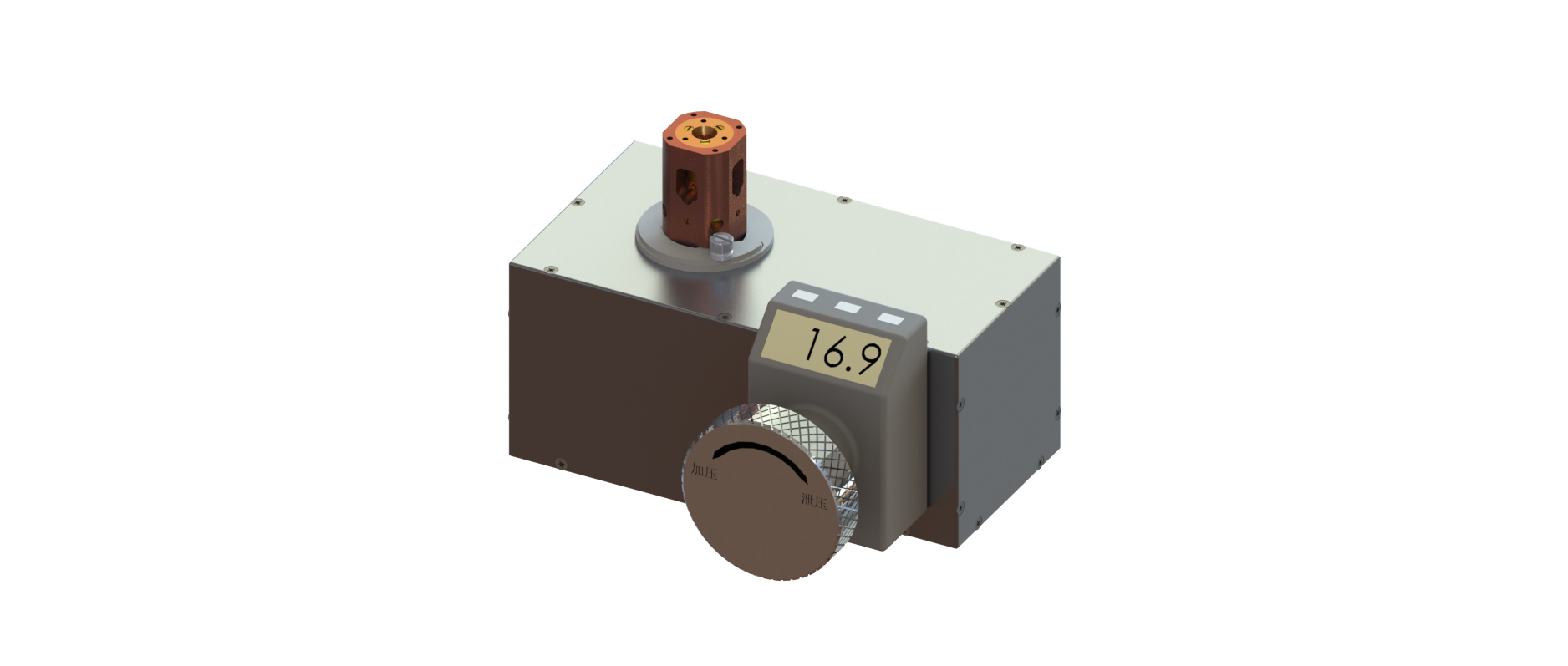

型号：EM-HT-170/100FS。

产品主要参数：内置钢制减速器，减速比1：170（或1：100），内置减速器额定输出扭矩不低于30Nm。该类型产品可以通过改变上部盖帽1（见下附图说明）的尺寸匹配不同尺寸的金刚石对顶砧压机，操作简单。机械齿轮箱的减速率为170：1。而压机底部的驱动螺丝每旋转一圈相当于实际压机下端加压同步活塞移动了~2.5微米，通过机械齿轮箱的减速率的细分，可以精确到每次0.03-0.1微米的移动量。手动机械齿轮箱用于控制多款DACs的压力，控压装置配备有一个数字转弯计数器。

控压装置本体采用高强度铝合金7075和304不锈钢制成。控压装置内的所有齿轮都是由钢或黄铜制成的。所有其他部件均由金属制成，因此，控压装置的结构非常坚固，所有运动是可靠和可重复的。控压装置有预留公制螺纹孔位，用于与其他部件的组合安装，例如在低温恒温器外或使用红宝石标压系统。

整套装置可做无磁化处理；操作便捷；拆装样品简易，并可方便从装置台上取走样品进行加压后的离线测试。

标准产品尺寸参数：长度：210 mm ，宽度：150mm（带计数器），高度：110-140mm。

质量：~4kg。

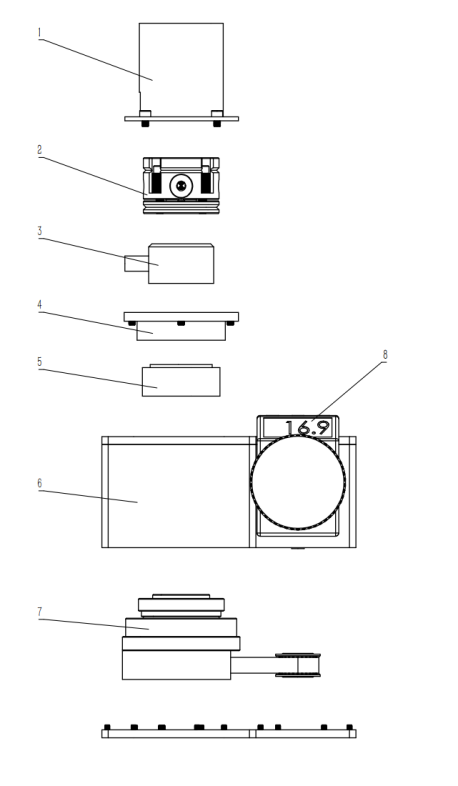

简要使用说明：将装载好样品并完成加压操作的金刚石对顶砧压机2放置于压力传感器3上，将压力传感器3安置于转接板4和金刚石对顶砧压机2之间，并通过螺母和4固定。然后将上部盖帽1旋紧固定压机2的位置，手动齿轮盒工具6和压机2之间的驱动通过同步活塞5和减速装置7来传递。这样用于进行高压下压力加载的一套实验装置就组装完成了。通过转动前端的手轮并结合数显角度显示可以手动控制旋转的快慢，来控制加压或卸压过程的快慢，后续并可通过光学测量手段实时监测压机中样品所受的轴向压力随传感器压力出现引起的变化以及样品的组织结构的变化，并方便对比每次实验的一致性。

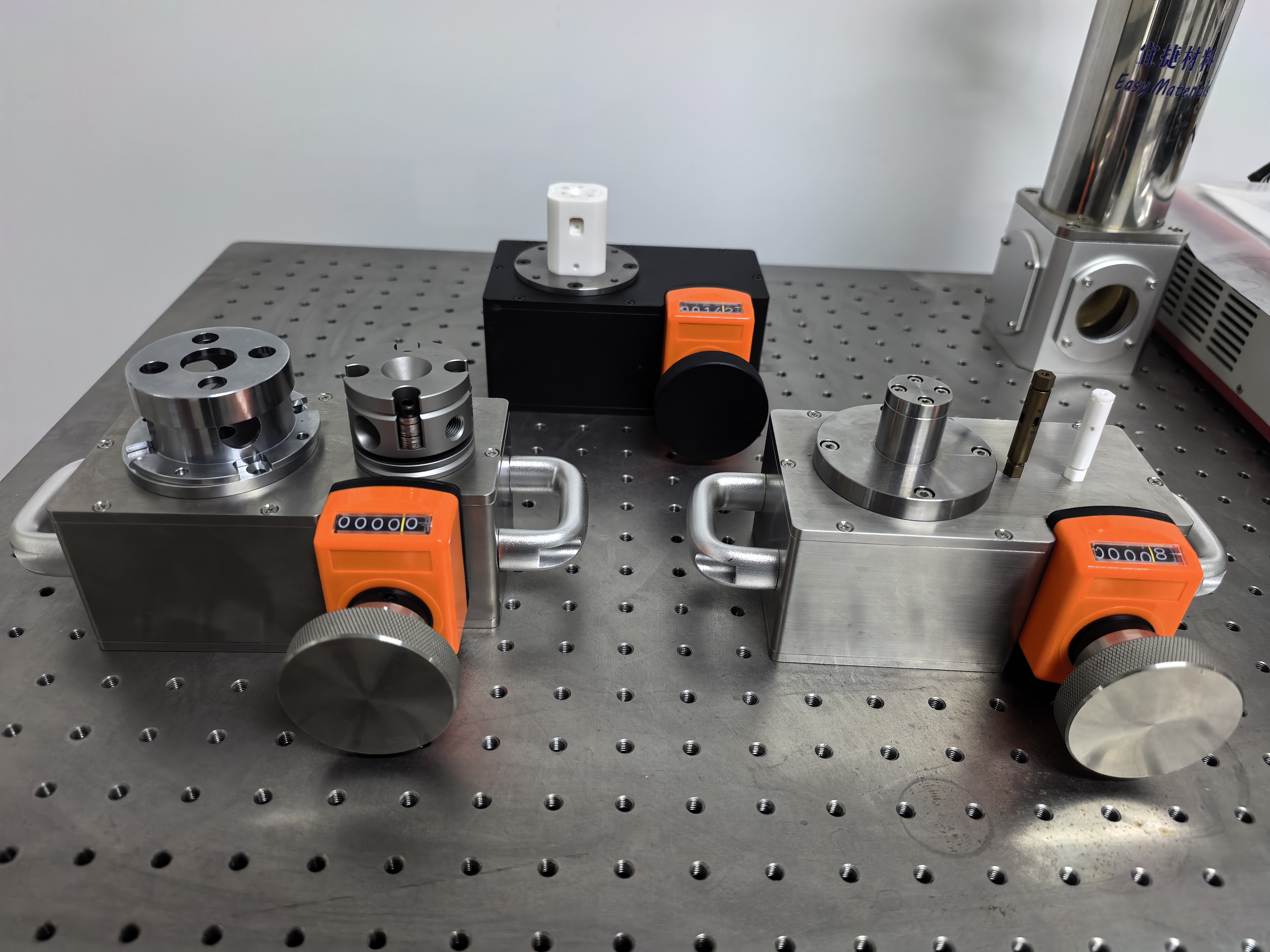

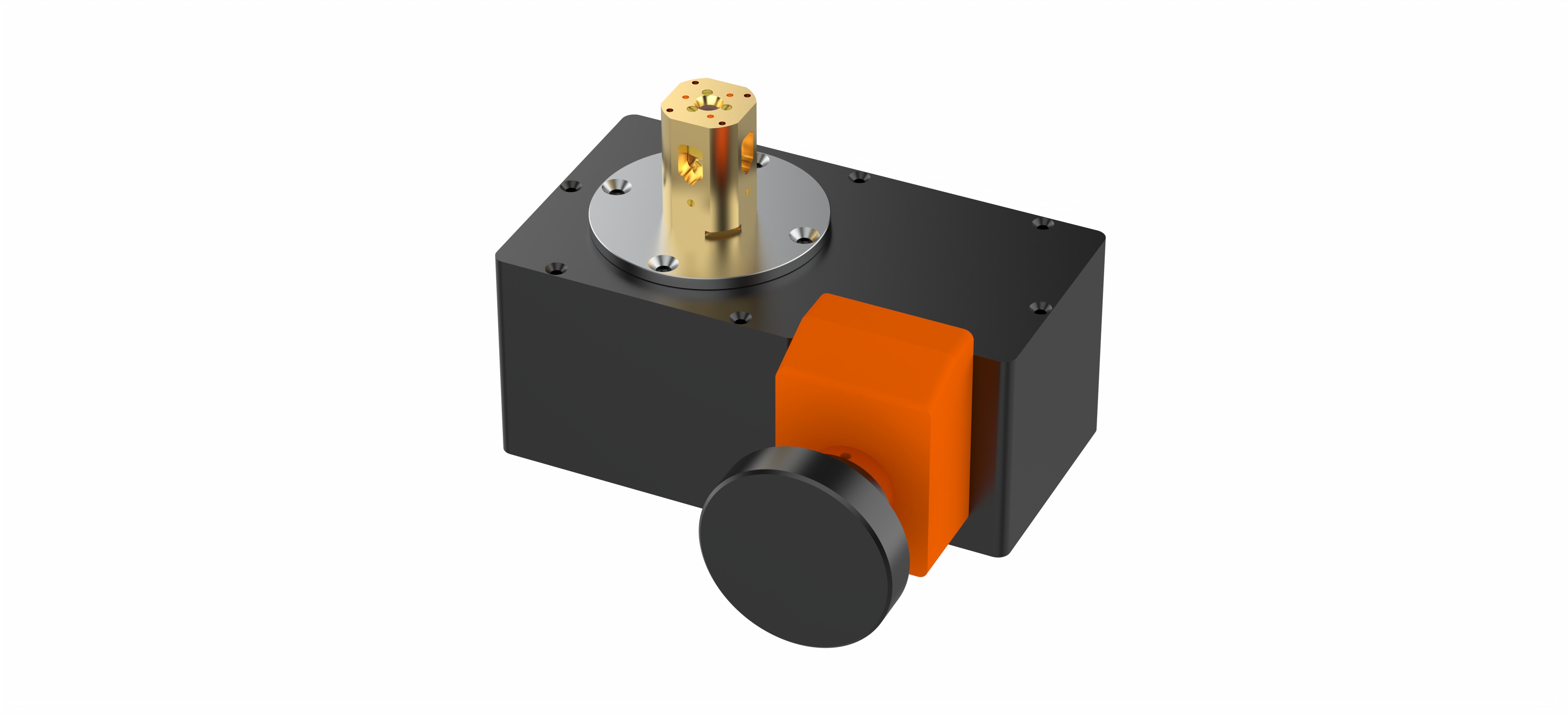

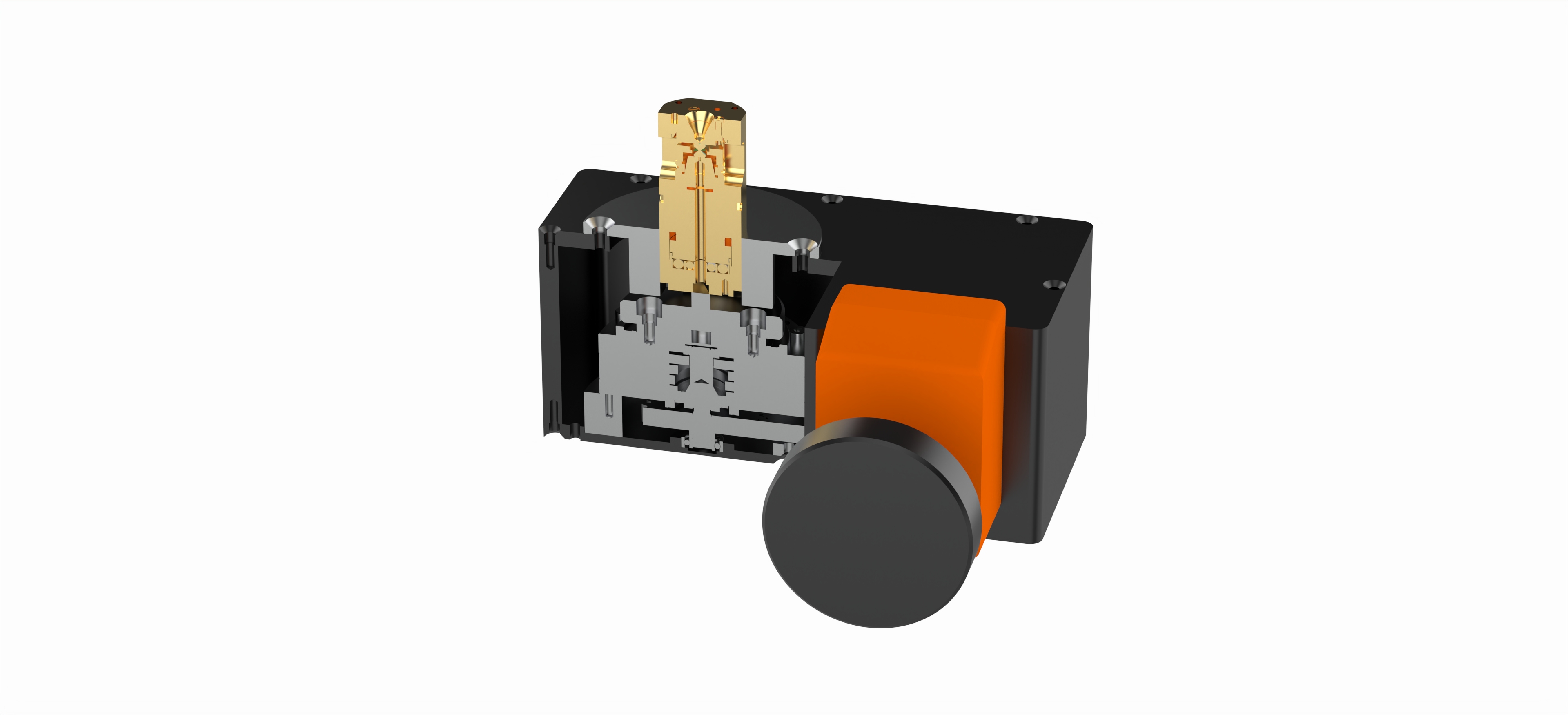

*该类型手动增压工具具有广泛应用性，可通过简单更换部分配件来适配不同的压机类型，如下图所示。
